O aço inoxidável é amplamente utilizado em indústrias como petroquímica, máquinas alimentícias, aeroespacial e dispositivos médicos devido à sua excelente resistência à corrosão, que vem principalmente do denso filme passivo de óxido de cromo (Cr₂O₃) em sua superfície. No entanto, durante procedimentos de processamento como soldagem, laminação, estampagem e tratamento térmico, a superfície do aço inoxidável é propensa a formar incrustações de óxido (compostas de óxidos de ferro, cromo e níquel), respingos de solda, manchas de óleo e zonas de influência térmica. Esses defeitos danificam o filme passivo original, levando à corrosão localizada, como corrosão por picadas e frestas, reduzindo assim a vida útil do material. Para resolver esse problema, duas tecnologias principais de tratamento de superfície-decapagem ácida e passivação-são comumente usadas. Embora ambos visem otimizar o desempenho superficial do aço inoxidável, suas orientações funcionais,químicomecanismos e cenários de aplicação são significativamente diferentes. Enquanto isso, a pasta de passivação para decapagem de metal, como material de tratamento conveniente e eficiente, desempenha um papel crucial em ambos os processos. Este artigo analisará sistematicamente as diferenças entre decapagem ácida e passivação de aço inoxidável, com foco nas características de aplicação da pasta de passivação para decapagem de metal.
Decapagem ácida de aço inoxidável e aplicação de pasta de passivação para decapagem de metal
A decapagem ácida é uma tecnologia de limpeza de superfície central para aço inoxidável, usada principalmente para remover impurezas e defeitos superficiais. A aplicação racional da pasta de passivação para decapagem de metal pode melhorar significativamente a eficiência e a qualidade da decapagem ácida.
Definição e objetivos principais da decapagem ácida
A decapagem ácida do aço inoxidável refere-se a um processo de tratamento químico que utiliza meio ácido (líquido ou pasta) para dissolver e remover incrustações de óxido, produtos de ferrugem, respingos de solda, manchas de óleo e outras impurezas na superfície do aço inoxidável por meio de reações químicas. Seus principais objetivos são: primeiro, limpar a superfície, eliminando os defeitos causados pelas incrustações de óxido (como rugosidade e irregularidades superficiais); segundo, remover os "locais ativos" que podem causar corrosão (como partículas residuais de ferro e micro-arranhões); terceiro, estabelecer uma base lisa e limpa para passivação subsequente ou outros tratamentos de superfície (como revestimento e galvanoplastia). Deve-se enfatizar que a decapagem ácida em si não melhora diretamente a resistência à corrosão do aço inoxidável; em vez disso, cria condições favoráveis para a formação de um filme passivo de alta-qualidade no processo de passivação subsequente.
Mecanismo de reação química de decapagem ácida
A incrustação de óxido na superfície do aço inoxidável é uma mistura complexa, incluindo principalmente Fe₃O₄, FeO·Cr₂O₃, NiO·Cr₂O₃ e Cr₂O₃. Esses óxidos possuem diferentes estabilidades químicas e podem reagir com meios ácidos para formar substâncias solúveis, atingindo assim o objetivo de remoção. Por exemplo:
Óxidos de ferro (Fe₃O₄, FeO) reagem com ácido nítrico diluído: 3FeO + 10HNO₃ (diluído)=3Fe(NO₃)₃ + NO↑ + 5H₂O; Fe₃O₄ + 8HNO₃ (diluído)=3Fe(NO₃)₃ + NO↑ + 4H₂O.
Os óxidos de cromo (Cr₂O₃) reagem com o ácido fluorídrico: Cr₂O₃ + 6HF=2CrF₃ + 3H₂O (o ácido fluorídrico pode dissolver efetivamente óxidos de cromo que são difíceis de reagir com outros ácidos).
Os óxidos de níquel (NiO) reagem com ácido sulfúrico: NiO + H₂SO₄=NiSO₄ + H₂O.
Durante o processo de decapagem ácida, uma pequena quantidade da matriz de aço inoxidável também se dissolverá (um fenômeno denominado "decapagem da matriz"), mas essa dissolução é controlável. Ao adicionar inibidores de corrosão ao meio ácido, a taxa de dissolução da matriz pode ser reduzida para menos de 0,1g/m²·h, evitando "decapagem excessiva" (corrosão superficial e rugosidade causada pela dissolução excessiva da matriz).
Fluxo de processo padrão de decapagem ácida para aço inoxidável
O processo padrão de decapagem ácida para aço inoxidável inclui cinco etapas principais, e cada etapa precisa ser rigorosamente controlada para garantir o efeito do tratamento:
Pré-tratamento: Primeiro, use agentes de limpeza alcalinos (como solução de hidróxido de sódio com concentração de 5-10%) ou solventes orgânicos (como etanol) para remover manchas de óleo na superfície - manchas de óleo formarão uma barreira entre as incrustações de ácido e óxido, afetando o efeito de decapagem. Em seguida, enxágue a superfície com água corrente para remover resíduos de agentes de limpeza e seque a superfície com um pano limpo.
Decapagem ácida: Aplicar ou mergulhar a peça de aço inoxidável em meio ácido (líquido ou pasta). Para peças de trabalho com formatos complexos (como tubos, válvulas e juntas de solda), meios semelhantes a pasta (pasta de passivação para decapagem de metal) são preferidos. Controle a temperatura (geralmente 20-50 graus) e o tempo (15-60 minutos) de acordo com a espessura da escala de óxido - escalas de óxido mais espessas requerem temperaturas mais altas e tempos mais longos.
Lavagem: Após a conclusão da reação de decapagem, enxágue a peça de trabalho com uma grande quantidade de água corrente ou água deionizada para remover a solução ácida residual e os produtos de óxido dissolvidos. O tempo de enxágue deve ser de pelo menos 5 a 10 minutos, e o valor do pH da água de enxágue deve ser testado com papel de teste de pH até ficar neutro (pH 6-7).
Neutralização (opcional): Se o ácido residual na superfície for difícil de enxaguar completamente (como em espaços estreitos), mergulhe a peça de trabalho em uma solução alcalina fraca (como solução de carbonato de sódio com uma concentração de 3-5%) por 5-10 minutos para neutralizar o ácido residual e depois enxágue novamente com água.
Secagem: Seque a peça de trabalho imediatamente após o enxágue-use secagem com ar natural, secagem com ar quente (temperatura menor ou igual a 80 graus) ou secagem com pano limpo. Resíduos de umidade na superfície causarão facilmente "ferrugem secundária" (a superfície limpa é altamente ativa e propensa à oxidação em ambiente úmido).

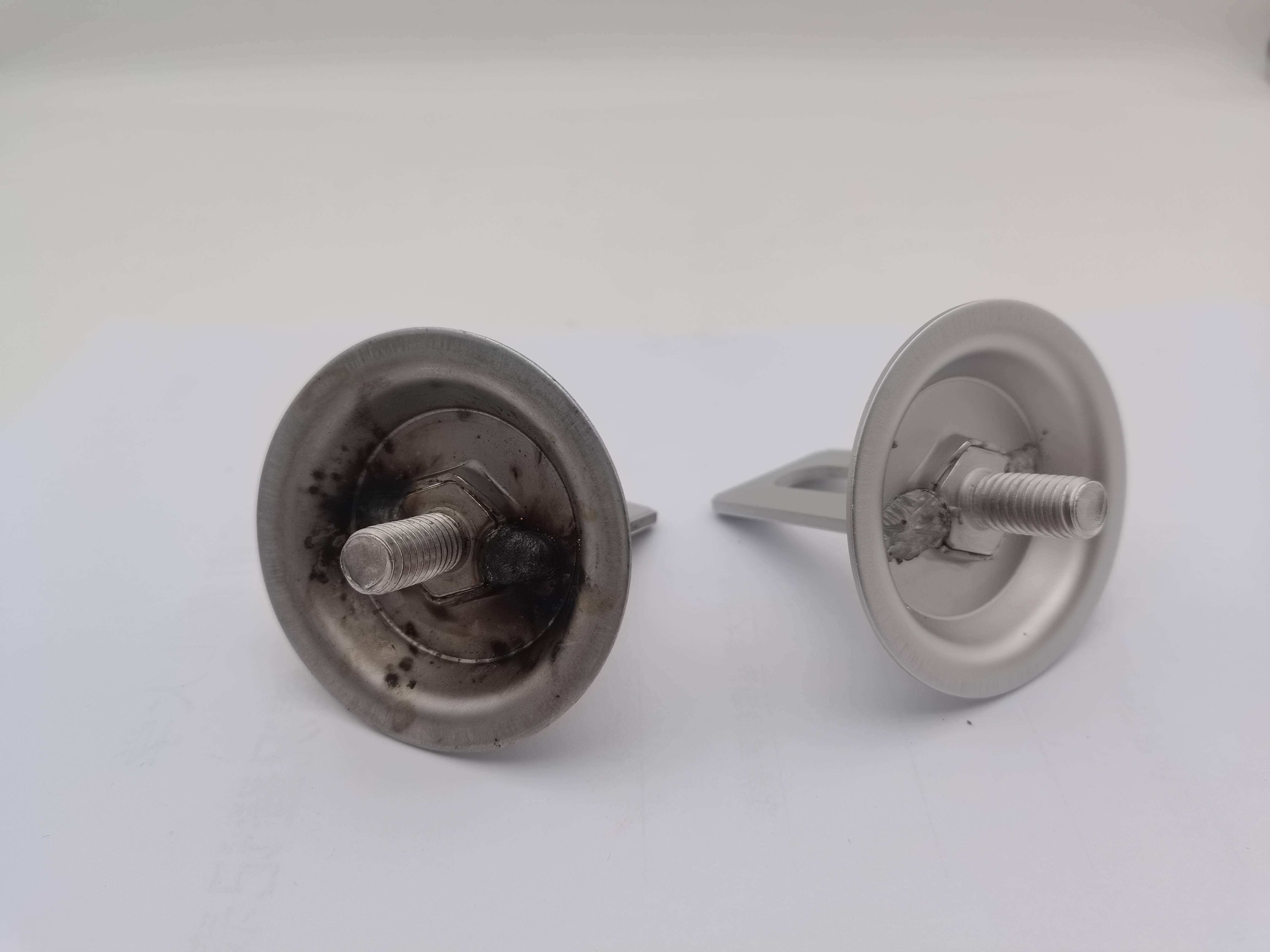

Métodos de aplicação específicos de pasta de passivação para decapagem de metal em decapagem ácida
A pasta de passivação para decapagem de metal é uma mistura semelhante a uma pasta composta de ácidos inorgânicos (ácido nítrico, ácido fluorídrico, ácido sulfúrico), inibidores de corrosão (como urotropina, tioureia), espessantes (como carboximetilcelulose sódica) e estabilizantes. Em comparação com a decapagem com ácido líquido, ela tem vantagens óbvias: boa adesão (adequada para peças de trabalho verticais, inclinadas e de formato-complexo, evitando fluxo de solução ácida), taxa de reação controlável (espessantes retardam a difusão de moléculas de ácido) e forte proteção da matriz (inibidores de corrosão com alto-conteúdo reduzem a-decapagem excessiva). Seus métodos de aplicação específicos são os seguintes:
Colar seleção: Selecione o tipo apropriado de pasta de passivação para decapagem de metal de acordo com o tipo de aço inoxidável. Por exemplo, aço inoxidável 304 (Cr: 18-20%, Ni: 8-11%) pode usar uma pasta com concentração de ácido nítrico de 15-20% e concentração de ácido fluorídrico de 2-3%; O aço inoxidável 316 (contendo molibdênio) precisa de uma pasta com maior concentração de ácido fluorídrico (3-5%) para dissolver os óxidos de molibdênio.
Colar aplicativo: Utilize um raspador de plástico ou aço inoxidável (evite usar raspadores de ferro para evitar contaminação por partículas de ferro) para aplicar uniformemente a pasta na superfície a ser tratada, com espessura de 1-3mm. Para áreas com incrustações espessas de óxido (como juntas de solda), aumente a espessura para 2-3 mm e estenda o tempo de reação adequadamente.
Controle de reação: À temperatura ambiente (20-30 graus), o tempo de reação é geralmente de 15 a 40 minutos. Se a temperatura ambiente for inferior a 15 graus, cubra a superfície da pasta com um filme plástico para mantê-la aquecida ou aqueça a peça de trabalho a 30-50 graus (use um soprador de ar quente) para acelerar a reação. Durante a reação, observe a mudança de cor da superfície - quando a escala de óxido fica preta e cai, e a superfície mostra um branco prateado uniforme, a reação pode ser encerrada.
Pós-tratamento: Use uma pistola de água de alta-pressão (pressão da água: 0,2-0,3MPa) para enxaguar a pasta residual e os produtos dissolvidos e, em seguida, seque a superfície imediatamente. Para peças de trabalho com requisitos rígidos de qualidade de superfície (como máquinas alimentícias), limpe a superfície com etanol absoluto após a secagem para remover impurezas residuais.

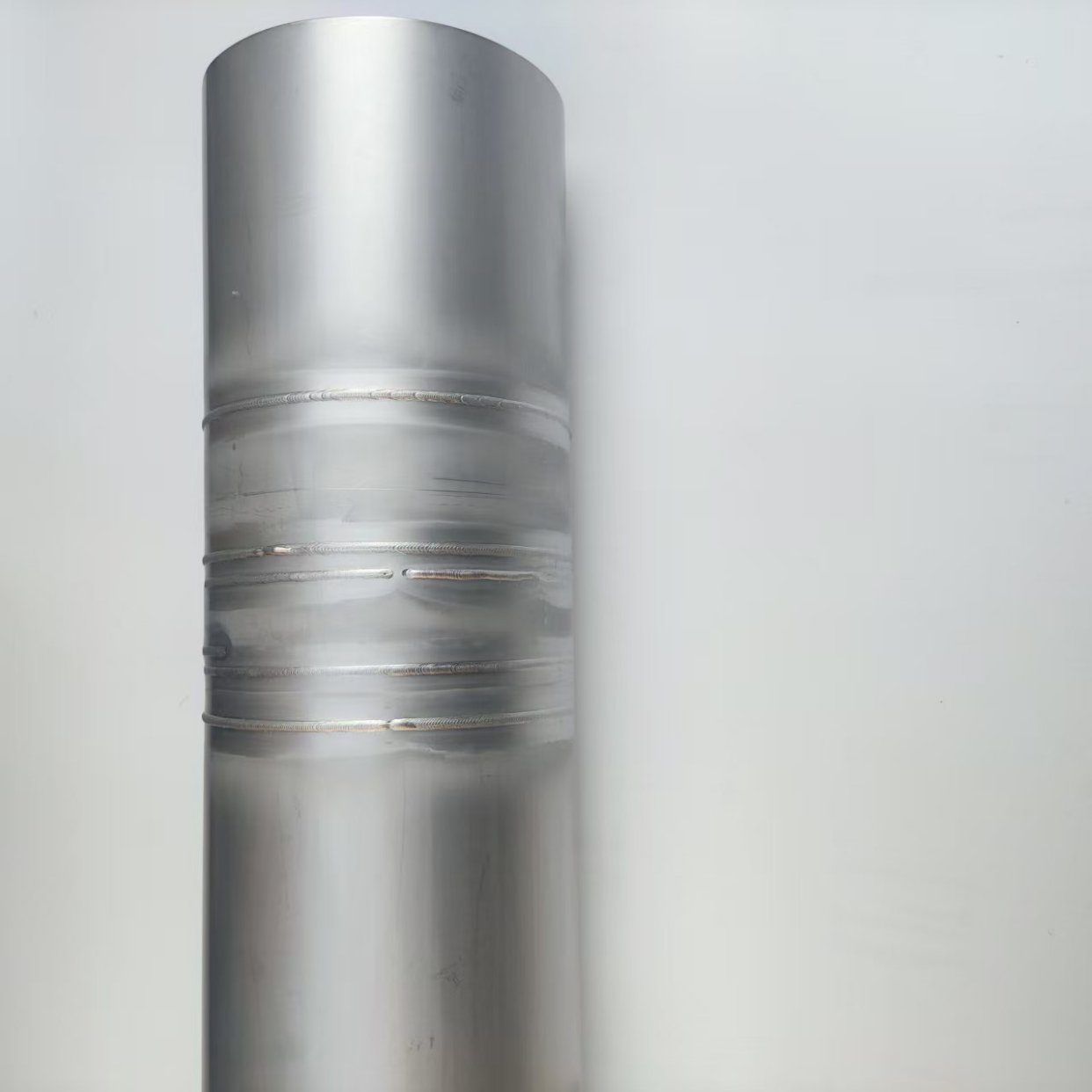

Passivação de aço inoxidável e utilização de pasta de passivação de decapagem de metal
A passivação é uma tecnologia chave de proteção de superfície para aço inoxidável, que pode melhorar significativamente a resistência à corrosão ao formar uma película passiva densa. A utilização científica da pasta de passivação para decapagem de metal é a chave para garantir a qualidade do filme passivo.
Definição e objetivos centrais da passivação
A passivação do aço inoxidável refere-se a um processo de tratamento químico que forma um filme de óxido denso, estável e bem{0}}aderido (principalmente Cr₂O₃) na superfície limpa do aço inoxidável sob condições específicas (ambiente ácido ou oxidante). Seus principais objetivos são: primeiro, reparar o filme passivo danificado durante o processamento (como soldagem e estampagem); segundo, aumentar a espessura e a densidade do filme passivo (do original 2-3nm para 5-10nm); terceiro, para melhorar a resistência à corrosão localizada (corrosão por picadas, corrosão em frestas) e corrosão geral (corrosão uniforme) do aço inoxidável, prolongando a vida útil do produto. Ao contrário da decapagem ácida, a passivação não removesuperfícieimpurezas, mas requer que a superfície esteja limpa (geralmente após decapagem ácida) para garantir a continuidade e uniformidade do filme passivo.
Mecanismo de Formação de Filme de Passivação de Aço Inoxidável
A formação do filme passivo do aço inoxidável é baseada na “oxidação e enriquecimento seletivo” do cromo. O aço inoxidável contém mais de 10,5% de cromo, que tem uma afinidade mais forte pelo oxigênio do que o ferro e o níquel. Num ambiente oxidante (como uma solução de ácido nítrico), ocorrem as seguintes reações na superfície:
Oxidação de Cromo: 4Cr + 3O₂=2Cr₂O₃ (o cromo na matriz é oxidado para formar Cr₂O₃).
Dissolução de Metais Ativos: O ambiente ácido dissolve uma pequena quantidade de metais ativos (ferro, níquel) na superfície, tornando o teor de cromo na superfície relativamente enriquecido (o teor de cromo no filme passivo é superior a 30%, enquanto o teor de cromo da matriz é apenas 10,5-20%).
Formação e Estabilização de Filme: As moléculas de Cr₂O₃ formam uma estrutura cristalina hexagonal densa, que está fortemente combinada com a matriz. Esta estrutura pode bloquear efetivamente a penetração de íons corrosivos (como Cl⁻, SO₄²⁻) e evitar que a matriz seja corroída.
A estabilidade do filme passivo está intimamente relacionada ao teor de cromo e às condições ambientais. Um maior teor de cromo no filme leva a uma melhor estabilidade; além disso, o filme passivo é mais estável em ambientes neutros e fracamente alcalinos, enquanto é facilmente destruído em ambientes fortemente ácidos ou redutores (como ácido clorídrico, ácido sulfúrico sem oxidantes).
Etapas comuns do processo de passivação
O processo comum de passivação para aço inoxidável inclui quatro etapas principais, e cada etapa precisa ser combinada com parâmetros de processo apropriados para garantir a qualidade do filme passivo:
Pré-tratamento: Primeiro, execute a decapagem ácida na peça de trabalho para remover incrustações de óxido, respingos de solda e manchas de óleo (se a superfície já estiver limpa, como chapas-de aço inoxidável laminadas a frio, a decapagem ácida pode ser omitida). Em seguida, enxágue a superfície com água deionizada para remover a solução ácida residual e seque a superfície com um pano limpo-a umidade afetará a uniformidade do filme passivo.
Passivação: Mergulhe a peça em um passivador (líquido ou pasta) ou aplique o passivador na superfície. Para peças pequenas com formatos simples, são utilizados passivadores líquidos (como solução de ácido nítrico com concentração de 10-20%); para peças grandes ou complexas, a pasta de passivação para decapagem de metal é preferida. Controle a temperatura (geralmente 20-40 graus) e o tempo (20-60 minutos) - temperaturas mais altas podem encurtar o tempo de passivação, mas temperaturas excessivas (acima de 50 graus) farão com que o oxidante no passivador se decomponha.
Lavagem: Após a conclusão da reação de passivação, enxágue a peça de trabalho com água deionizada (evite usar água da torneira, que contém Cl⁻ que pode danificar o filme passivo) por 5-10 minutos para remover o passivador residual. A água de enxágue deve ser testada com um medidor de condutividade e a condutividade deve ser inferior a 50μS/cm para garantir que não haja impurezas residuais.
Selagem e Secagem (opcional): Para peças usadas em ambientes agressivos (como engenharia naval), um agente de vedação de silano pode ser aplicado no filme passivo para melhorar ainda mais a resistência à corrosão. Em seguida, seque a peça de trabalho em temperatura ambiente ou em baixa temperatura (menor ou igual a 60 graus) para evitar envelhecimento em alta-temperatura do filme passivo.
Habilidades práticas de aplicação de pasta de passivação de decapagem de metal em passivação
A pasta de passivação de decapagem de metal usada para passivação é diferente daquela usada para decapagem ácida na composição: possui menor concentração de ácido (ácido nítrico: 5-15%), maior teor de oxidante (como nitrato de sódio: 5-10%, dicromato de potássio: 2-5%) e aceleradores de formação de filme adicionados (como ácido cítrico, ácido oxálico). Esses componentes podem promover a formação de um filme denso de Cr₂O₃, evitando a corrosão da matriz. Suas habilidades de aplicação prática são as seguintes:
Verificação de preparação de superfície: Antes da passivação, verifique a superfície da peça de trabalho a olho nu-não deve haver incrustações de óxido, manchas de óleo ou partículas de ferro. Se houver defeitos locais (como pequenos arranhões), use lixa fina (malha 400-600) para polir a superfície e depois limpe com etanol.
Colar Revestimento: Use um pincel limpo para aplicar uniformemente a pasta de passivação na superfície, com espessura de 1-2 mm (muito grossa causará desperdício e muito fina causará formação irregular de filme). Para lacunas estreitas (como conexões de flange), use uma escova pequena para preencher as lacunas com pasta e garantir que a reação de passivação seja suficiente.
Controle de condição de reação: A reação de passivação é realizada à temperatura ambiente (20-30 graus) e o tempo é geralmente de 20-50 minutos. Durante a reação, evite tocar na pasta com as mãos ou outros objetos para evitar contaminação. Para peças que exigem alta resistência à corrosão (como dispositivos médicos), o tempo de passivação pode ser estendido para 60 minutos e a temperatura pode ser controlada em 30-35 graus para melhorar a densidade do filme.
Inspeção pós-passivação: Após enxaguar e secar, inspecione o filme passivo: primeiro, a superfície deve estar uniforme, branco prateado ou azul claro, sem manchas ou diferenças de cor; segundo, use o "teste de gotículas" para verificar se-deixou cair uma solução de sulfato de cobre a 5% na superfície e se nenhuma precipitação de cobre vermelho deve ocorrer em 5 minutos; terceiro, use o teste de névoa salina neutra (GB/T 10125) para testar a resistência à corrosão, e nenhuma ferrugem deve ocorrer dentro de 48 horas.
Análise Comparativa de Decapagem Ácida e Passivação com Foco em Pasta de Passivação para Decapagem de Metal
A decapagem ácida e a passivação são duas tecnologias de tratamento de superfície complementares, mas distintas. Suas diferenças são refletidas na orientação funcional, mecanismo químico, mudanças de superfície e outros aspectos, e na aplicação do Metalpasta de passivação de decapagemtambém mostra diferenças óbvias.
Diferença na orientação funcional
A principal função da decapagem ácida é a "remoção"-ela se concentra na remoção de impurezas superficiais (incrustações de óxido, respingos de solda, manchas de óleo) e defeitos (micro-arranhões, contaminação por partículas de ferro), atingindo o objetivo de limpeza de superfície. É um “processo preparatório” para melhorar o desempenho da superfície. Por exemplo, após a soldagem de tubos de aço inoxidável, a junta de solda formará uma espessa camada de óxido, que deve ser removida por decapagem ácida antes da passivação; caso contrário, o filme passivo não poderá ser formado na escala de óxido.
A principal função da passivação é a "formação"-ela se concentra na formação de uma película passiva densa na superfície limpa, melhorando a resistência à corrosão do aço inoxidável. É um “processo protetor” para melhorar o desempenho da superfície. Por exemplo, chapas-de aço inoxidável laminadas a frio têm uma superfície limpa (sem incrustações espessas de óxido), portanto podem ser passivadas diretamente sem decapagem ácida para formar uma película protetora.
Diferença na Essência da Reação Química
A decapagem ácida é uma "reação de dissolução"-o meio ácido na pasta de passivação de decapagem de metal reage com óxidos e impurezas da superfície para formar substâncias solúveis (como Fe(NO₃)₃, CrF₃), que são removidas por enxágue. Durante a reação, uma pequena quantidade da matriz é dissolvida, mas esta dissolução é controlada por inibidores de corrosão. A fórmula da reação é principalmente "óxido + ácido → sal solúvel + água + gás" (como FeO + HNO₃ → Fe(NO₃)₃ + NO↑ + H₂O).
A passivação é uma "reação de oxidação"-o oxidante na pasta de passivação de decapagem de metal oxida o cromo na superfície da matriz de aço inoxidável para formar um filme passivo de Cr₂O₃. Durante a reação, a matriz quase não se dissolve, e a principal mudança é a “oxidação e enriquecimento seletivo” do cromo. A fórmula da reação é principalmente "cromo + oxidante → Cr₂O₃" (como 4Cr + 3NO₃⁻ + 6H⁺=2Cr₂O₃ + 3NO↑ + 3H₂O).
Diferença na morfologia da superfície e alterações na composição
Após a decapagem ácida, a morfologia da superfície do aço inoxidável muda significativamente: as incrustações de óxido e as impurezas são completamente removidas, a rugosidade da superfície é reduzida (o valor Ra é reduzido de 1,6 μm para 0,8 μm) e a superfície torna-se lisa e uniforme. A composição da superfície é basicamente a mesma da matriz (teor de cromo: 10,5-20%, teor de níquel: 8-14%) e não há enriquecimento óbvio de elementos. No entanto, se ocorrer decapagem excessiva, aparecerão pequenos buracos (diâmetro: 0,1-0,5 mm) na superfície, o que afetará o acabamento da superfície.
Após a passivação, a morfologia da superfície do aço inoxidável permanece basicamente inalterada (consistente com a superfície limpa antes da passivação) e a rugosidade da superfície (valor Ra) não aumenta. A principal mudança é a composição da superfície: um filme passivo denso de Cr₂O₃ (espessura: 5-10nm) é formado na superfície, e o conteúdo de cromo no filme é superior a 30% (testado pela análise do espectro de energia EDS). Esta camada enriquecida com cromo é a chave para melhorar a resistência à corrosão. Além disso, o filme passivo possui propriedade semicondutora, que pode bloquear a transferência de elétrons entre a matriz e o meio corrosivo, inibindo assim a corrosão.
Diferença no efeito de aumento da resistência à corrosão
A decapagem ácida em si não melhora a resistência à corrosão do aço inoxidável. Pelo contrário, após a decapagem ácida, a superfície do aço inoxidável está em um "estado ativo" (o filme passivo original é removido e a matriz é exposta), e se a passivação não for realizada a tempo (dentro de 2 horas), a superfície está sujeita à ferrugem secundária (manchas vermelhas de ferrugem aparecem dentro de 24 horas em um ambiente úmido). O papel da decapagem ácida na melhoria da resistência à corrosão é indireto-ela fornece uma superfície limpa para passivação, garantindo que o filme passivo possa ser formado de maneira uniforme e contínua.
A passivação pode melhorar direta e significativamente a resistência à corrosão do aço inoxidável. O denso filme passivo de Cr₂O₃ pode bloquear efetivamente a penetração de íons corrosivos. Tomando o aço inoxidável 304 como exemplo: o tempo de teste de névoa salina neutra do 304 não passivadoaço inoxidávelé de apenas 24 horas (aparece ferrugem), enquanto após a passivação, o tempo de teste de névoa salina neutra pode ser estendido para 48-96 horas (sem ferrugem). Além disso, a passivação também pode melhorar a resistência a ácidos orgânicos (como ácido acético, ácido cítrico) e soluções alcalinas (como solução de hidróxido de sódio), tornando o aço inoxidável adequado para ambientes de aplicação mais agressivos.
Diferença no uso de pasta de passivação para decapagem de metal
As diferenças no uso da pasta de passivação para decapagem de metal na decapagem ácida e passivação refletem-se principalmente em cinco aspectos:
Diferença de composição: A pasta de decapagem ácida possui alta concentração de ácido (ácido nítrico: 15-25%, ácido fluorídrico: 2-5%), alto teor de inibidor de corrosão (3-5%) e baixo teor de oxidante (menor ou igual a 1%); a pasta de passivação tem baixa concentração de ácido (ácido nítrico: 5-15%), alto teor de oxidante (5-10%) e contém aceleradores formadores de filme (2-3%, como ácido cítrico).
Diferença de função: A pasta de decapagem ácida desempenha principalmente o papel de "dissolver incrustações de óxido" e "proteger a matriz"-o ácido de alta-concentração dissolve as incrustações de óxido e o inibidor de corrosão evita o excesso-de decapagem; a pasta de passivação desempenha principalmente o papel de "oxidar o cromo" e "promover a formação de filme"-o oxidante oxida o cromo para formar Cr₂O₃, e o acelerador de formação de filme-melhora a densidade do filme passivo.
Diferença de tempo de reação: O tempo de reação da pasta de decapagem ácida é maior (15-40 minutos) porque ela precisa dissolver completamente as incrustações de óxido (especialmente incrustações espessas de óxido); o tempo de reação da pasta de passivação é relativamente mais curto (20-50 minutos) e o filme passivo pode ser formado rapidamente sob a ação do oxidante.
Diferença pós{0}}tratamento: Após usar a pasta de decapagem ácida, a peça deve ser bem enxaguada (usando água em alta-pressão) e opcionalmente neutralizada para remover ácido residual e produtos dissolvidos; após o uso da pasta de passivação, a peça só precisa ser enxaguada com água deionizada (sem necessidade de neutralização) para evitar danificar o filme passivo com soluções alcalinas.
Diferença de peça aplicável: A pasta de decapagem ácida é adequada para peças de trabalho com escamas espessas de óxido e mais impurezas (como peças soldadas,-peças tratadas termicamente e peças forjadas); a pasta de passivação é adequada para peças de trabalho com superfícies limpas (como peças-decapadas com ácido, peças-laminadas a frio e peças polidas).
Cenários de aplicação de decapagem ácida e passivação: Combinando com pasta de passivação de decapagem de metal Desempenho
A seleção dos processos de decapagem ácida e passivação depende do cenário de aplicação do aço inoxidável, e o tipo de pasta de passivação para decapagem de metal precisa ser compatível com os requisitos de desempenho do cenário.
Aplicação na Indústria Petroquímica
Na indústria petroquímica, o aço inoxidável é utilizado principalmente na fabricação de dutos, tanques de armazenamento e reatores, que ficam em contato por muito tempo com meios corrosivos como petróleo bruto, gás natural e solventes orgânicos. Os principais requisitos para o tratamento de superfície são: remover incrustações de óxido de solda (para evitar corrosão nas juntas soldadas) e melhorar a resistência à corrosão por ácidos orgânicos.
Seleção de Processo: Tubulações soldadas e tanques de armazenamento precisam ser decapados primeiro (para remover incrustações de óxido de solda e respingos) e depois passivados (para formar uma película passiva-resistente à corrosão); placas-laminadas a frio para reatores podem ser passivadas diretamente (sem incrustações espessas de óxido).
Pasta de passivação para decapagem de metal Matching: Escolha pasta de decapagem ácida com alto teor de ácido fluorídrico (3-5%) para dissolver as incrustações de óxido rico em cromo nas juntas de solda; escolha pasta de passivação com alto teor de oxidante (8-10% nitrato de sódio) para melhorar a resistência aos ácidos orgânicos. Por exemplo, no tratamento de tubulações de aço inoxidável 316L para transporte de petróleo bruto, a pasta de decapagem ácida (ácido nítrico: 20%, ácido fluorídrico: 4%) é usada por 30 minutos e, em seguida, a pasta de passivação (ácido nítrico: 12%, nitrato de sódio: 9%) é usada por 40 minutos, o que pode garantir que a tubulação não apresente corrosão por mais de 5 anos.
Aplicação na Indústria de Máquinas Alimentares
Na indústria de máquinas alimentícias, o aço inoxidável é utilizado na fabricação de misturadores de alimentos, tanques de armazenamento e correias transportadoras, que estão em contato com alimentos e aditivos alimentares (como ácido acético, ácido cítrico) e exigem conformidade com padrões de segurança alimentar (como GB 4806.1). Os principais requisitos para o tratamento de superfície são: ausência de resíduos de metais pesados (como Cr⁶⁺) e superfície lisa (para evitar resíduos de alimentos).
Seleção de Processo: As peças soldadas (como tanques misturadores) precisam ser decapadas (para remover incrustações de óxido e manchas de óleo) e depois passivadas; correias transportadoras-laminadas a frio podem ser passivadas diretamente (para manter a suavidade da superfície).
Pasta de passivação para decapagem de metal Matching: Escolha pasta de decapagem com ácido-sem chumbo e sem cromo-(ácido nítrico: 15-18%, ácido fluorídrico: 2-3%) para evitar resíduos de metais pesados; escolha pasta de passivação de qualidade alimentar (ácido nítrico: 8-10%, ácido cítrico: 3%) que atenda à GB 4806.1. Por exemplo, no tratamento de tanques de armazenamento de alimentos em aço inoxidável 304, a pasta de decapagem ácida é usada por 20 minutos (removendo incrustações de óxido de solda) e, em seguida, a pasta de passivação de qualidade alimentar é usada por 30 minutos, o que pode garantir que o tanque atenda à segurança alimentarrequisitose não apresenta corrosão quando em contato com sucos de frutas.
Aplicação no Campo Aeroespacial
No campo aeroespacial, o aço inoxidável é usado para fabricar peças de motores, peças estruturais de naves espaciais e tubulações de combustível, que exigem alta precisão superficial e resistência a ambientes agressivos (baixa temperatura, alta radiação e corrosão de combustível). Os principais requisitos para tratamento de superfície são: ausência de-decapagem excessiva (para garantir a precisão dimensional) e filme passivo de alta-densidade (para resistir à corrosão do combustível).
Seleção de Processo: Peças de precisão (como válvulas de motor) precisam ser levemente decapadas (para remover pequenas incrustações de óxido) e depois passivadas; peças estruturais com formas complexas (como estruturas de naves espaciais) precisam ser decapadas com pasta e depois passivadas.
Pasta de passivação para decapagem de metal Matching: Escolha pasta de decapagem ácida com baixa-concentração de ácido (ácido nítrico: 12-15%, ácido fluorídrico: 1-2%) para evitar-decapagem excessiva e garantir a precisão dimensional; escolha pasta de passivação de alta-pureza (ácido nítrico: 10-12%, permanganato de potássio: 3-4%) para formar um filme passivo de alta densidade. Por exemplo, no tratamento de peças de motor de aço inoxidável 17-4PH, a pasta de decapagem com baixo teor de ácido é usada por 15 minutos e, em seguida, a pasta de passivação de alta pureza é usada por 25 minutos, o que pode garantir que as peças não tenham alterações dimensionais e possam resistir à corrosão do combustível de aviação por um longo tempo.
Aplicação na indústria de dispositivos médicos
Na indústria de dispositivos médicos, o aço inoxidável é usado para fabricar instrumentos cirúrgicos, dispositivos implantáveis (como articulações artificiais) e recipientes médicos, que exigem biocompatibilidade rigorosa (sem citotoxicidade) e resistência à corrosão (para resistir à corrosão de fluidos corporais). Os principais requisitos para o tratamento de superfície são: ausência de resíduos de impurezas (como manchas de óleo, resíduos de ácido) e filme passivo denso (para evitar a liberação de íons metálicos).
Seleção de Processo: Instrumentos cirúrgicos (como bisturis) precisam ser decapados (para remover incrustações de óxido de processamento) e depois passivados; dispositivos implantáveis (como juntas artificiais) precisam ser decapados, passivados e selados (para melhorar ainda mais a resistência à corrosão).
Pasta de passivação para decapagem de metal Matching: Escolha pasta de decapagem ácida de alta-pureza (ácido nítrico: 18-20%, ácido fluorídrico: 2-3%) sem impurezas de metais pesados; escolha uma pasta de passivação biocompatível (ácido nítrico: 8-10%, peróxido de hidrogênio: 5-6%) que atenda à ISO 10993. Por exemplo, no tratamento de juntas artificiais de aço inoxidável 316L, a pasta de decapagem ácida de alta pureza é usada por 25 minutos, depois a pasta de passivação biocompatível é usada por 40 minutos e, finalmente, um agente de vedação de silano é aplicado, o que pode garantir que a junta não tenha citotoxicidade e pode resistir à corrosão de fluidos corporais por mais de 10 anos.
Segurança e controle de qualidade em decapagem ácida e passivação: pontos-chave do uso de pasta de passivação para decapagem de metal
Os processos de decapagem ácida e passivação envolvem meios corrosivos (pasta de passivação de decapagem de metal), portanto, proteção de segurança e controle de qualidade rigorosos são necessários para garantir a segurança dos operadores e a estabilidade dos efeitos do tratamento.
Medidas de proteção de segurança para operadores
A pasta de passivação para decapagem de metal contém ácidos fortes (ácido nítrico, ácido fluorídrico) e oxidantes, que são corrosivos e irritantes. Os operadores devem tomar as seguintes medidas de proteção de segurança:
Equipamento de Proteção Individual (EPI): Use macacão-resistente a ácidos (feito de material de neoprene), luvas-resistentes a ácidos (espessura maior ou igual a 0,5 mm, feitas de borracha nitrílica), óculos de proteção contra respingos de produtos químicos (com função anti-embaçamento) e uma máscara semi{4}}facial contra gases (equipada com cartuchos de filtro de gás ácido, adequados para ácido nítrico e vapores de ácido fluorídrico). Para operações com grande quantidade de névoa ácida, uma máscara de gás completa-deve ser usada.
Especificações de operação: Evite o contato direto entre a pele e a pasta-se a pasta respingar acidentalmente na pele, enxágue imediatamente com bastante água corrente por 15 minutos ou mais e aplique uma pomada neutralizante (como pomada de gluconato de cálcio para queimaduras de ácido fluorídrico); se a pasta respingar nos olhos, lave imediatamente com um lava-olhos por 20 minutos ou mais e vá imediatamente ao hospital para tratamento.
Segurança no Trabalho: Operar em oficina bem-ventilada (instalar equipamento de exaustão mecânica com taxa de troca de ar maior ou igual a 8 vezes/hora) para evitar o acúmulo de névoa ácida; instalar sinais de alerta (como “Área Corrosiva, Proibida Entrada Sem Proteção”) ao redor da área de operação; colocar os equipamentos de emergência (lava-olhos, chuveiro de emergência, solução neutralizante) a até 10 metros da área de operação e verificar sua validade uma vez por semana.
Requisitos de proteção ambiental no processo de tratamento
Os processos de decapagem ácida e passivação gerarão névoa ácida, águas residuais e pasta residual, que devem ser tratadas de acordo com os padrões de proteção ambiental para evitar a poluição ambiental:
Tratamento com névoa ácida: Instale uma torre de absorção de névoa ácida (usando solução de hidróxido de sódio com concentração de 10-15% como absorvente) na porta de exaustão da oficina. A eficiência de absorção deve ser maior ou igual a 95%, e a concentração de névoa ácida nos gases de escape deve atender GB 16297 (névoa de ácido nítrico menor ou igual a 20mg/m³, névoa de ácido fluorídrico menor ou igual a 1mg/m³).
Tratamento de Águas Residuais: Colete as águas residuais de lavagem e as águas residuais de neutralização em um tanque de tratamento de águas residuais dedicado. O processo de tratamento é: neutralização (adicionar cal para ajustar o pH para 7-8) → precipitação (adicionar cloreto de polialumínio para remover íons de metais pesados) → filtração (usar filtro de areia de quartzo) → descarga. A qualidade da água de descarga deve atender ao padrão GB 8978《Integrated Wastewater Discharge Standard》(Cr³+ menor ou igual a 0,5mg/L, Ni²+ menor ou igual a 0,1mg/L, pH 6-9).
Tratamento de pasta de resíduos: Colete a pasta de passivação de decapagem de metal não utilizada ou vencida em um balde de plástico selado (marcado com "Resíduos Perigosos") e confie o tratamento a uma empresa qualificada de eliminação de resíduos perigosos (de acordo com GB 18597《Padrões Gerais para Armazenamento de Resíduos Perigosos expresso). Não misture pasta residual com outros resíduos (como lixo doméstico) para evitar reações químicas e acidentes.
Padrões de controle de qualidade para decapagem ácida e passivação
Para garantir a estabilidade e confiabilidade dos efeitos de decapagem ácida e passivação, os seguintes padrões de controle de qualidade devem ser implementados:
Padrões de qualidade para decapagem ácida:
Aparência: A superfície é branca prateada uniforme, sem escamas de óxido, respingos de solda, manchas de óleo ou ferrugem; sem fenômenos-de decapagem excessivos (como corrosão e cores irregulares).
Limpeza: Limpe a superfície com um pano branco limpo e não há resíduos pretos ou alterações de cor no pano; o teor de óleo na superfície é menor ou igual a 5mg/m² (testado pelo método de peso de filme de óleo).
Precisão Dimensional: Para peças de precisão, a alteração dimensional após a decapagem deve ser menor ou igual a 0,01 mm (testado por um micrômetro).
Padrões de Qualidade de Passivação:
Aparência: A superfície é branca prateada uniforme ou azul claro, sem manchas, diferenças de cor ou descamação do filme passivo.
Resistência à corrosão: Teste de névoa salina neutra (GB/T 10125) por 48 horas, sem ferrugem ou corrosão; teste de gotículas de sulfato de cobre (GB/T 4334.5) por 5 minutos, sem precipitação de cobre vermelho.
Espessura do Filme Passivo: A espessura do filme Cr₂O₃ é de 5-10nm (testado por espectroscopia de fotoelétrons de raios X, XPS).
Frequência de detecção: Para produção em lote, a inspeção por amostra é realizada a uma taxa de 5% (pelo menos 3 peças por lote); para peças importantes (como peças aeroespaciais, dispositivos médicos), é necessária uma inspeção 100% completa.
Uso e armazenamento corretos de pasta de passivação para decapagem de metal
O correto uso e armazenamento da pasta de passivação para decapagem de metais são cruciais para garantir seu desempenho e segurança:
Use precauções:
Verificação de expiração: verifique a data de produção e o prazo de validade no rótulo do produto antes de usar-a pasta fechada tem prazo de validade de 6 meses, e a pasta aberta deve ser usada em até 1 mês. Se a pasta estiver em camadas ou endurecida, ela não poderá ser usada.
Verificação de compatibilidade: confirme se a pasta é compatível com o tipo de aço inoxidável-por exemplo, não use pasta com alto-ácido fluorídrico (ácido fluorídrico maior ou igual a 5%) para aço inoxidável 304 para evitar-corrosão excessiva.
Evite misturar: Não misture pasta de decapagem ácida e pasta de passivação e não misture com outros produtos químicos (como álcalis, agentes redutores) para evitar reações químicas violentas (como geração de gás, explosão).
Requisitos de armazenamento:
Ambiente: Armazene em um armazém fresco, seco e bem{0}}ventilado, com temperatura de 5 a 30 graus e umidade relativa menor ou igual a 70%. Evite luz solar direta e perto de fontes de calor (como aquecedores, fogões).
Colocação: Coloque a pasta em um rack de armazenamento dedicado (de plástico ou aço inoxidável) e mantenha-a a 1 metro de distância de substâncias alcalinas e alimentos. O rack de armazenamento deve ser marcado com “Substâncias Corrosivas” e “Proibido Fumar”.
Gerenciamento de estoque: estabeleça uma conta de inventário para registrar as quantidades de entrada e saída e as datas de vencimento e use o princípio "primeiro-a entrar, primeiro-a sair" para evitar a expiração.
Decapagem ácida de aço inoxidável, passivação e pasta de passivação de decapagem de metal
A decapagem ácida e a passivação do aço inoxidável são duas tecnologias essenciais de tratamento de superfície com orientações funcionais distintas: a decapagem ácida concentra-se na "limpeza da superfície", removendo incrustações de óxido e impurezas, enquanto a passivação se concentra na "proteção da superfície", formando uma película passiva densa. Suas diferenças são refletidas em mecanismos químicos (dissolução vs. oxidação), mudanças de superfície (otimização morfológica vs. enriquecimento de composição) e efeitos de resistência à corrosão (melhoria indireta vs. melhoria direta). A pasta de passivação para decapagem de metal, como material principal em ambos os processos, tem diferentes composições e métodos de aplicação-a pasta de decapagem ácida tem alta concentração de ácido e forte capacidade de dissolução, enquanto a pasta de passivação tem alta concentração de oxidante e bom desempenho-de formação de filme.
Em aplicações práticas, a seleção de processos e pastas deve ser baseada nas características da indústria (petroquímica, alimentícia, aeroespacial, médica) e no status da peça (peças soldadas, peças laminadas a frio). Ao mesmo tempo, devem ser implementadas rigorosas proteções de segurança (equipamentos de proteção individual, ventilação no local de trabalho) e controle de qualidade (inspeção de aparência, testes de resistência à corrosão) para garantir a segurança dos operadores e a estabilidade dos efeitos do tratamento.
Com os crescentes requisitos de proteção ambiental e desempenho do produto, a direção de desenvolvimento futuro da pasta de passivação para decapagem de metal será "verde, de alta{0}}eficiência e funcionalizada"-como o desenvolvimento de pasta de passivação-isenta de cromo (para evitar poluição Cr⁶+), pasta de decapagem com baixo teor de{4}}ácido (para reduzir emissões de névoa ácida) e pasta de decapagem inteligente pasta (com taxa de reação auto-regulada). Essas inovações promoverão ainda mais o desenvolvimento da tecnologia de tratamento de superfície do aço inoxidável e expandirão o escopo de aplicação do aço inoxidável em campos mais-de ponta.
